Tutorial Trocando Leitor Neo Geo CD
Nesse tutorial detalhado com fotos, demonstro com efetuar a trocar da unidade ótica do Neo Geo CD.
Ferramenta Necessária:
Chave Philips

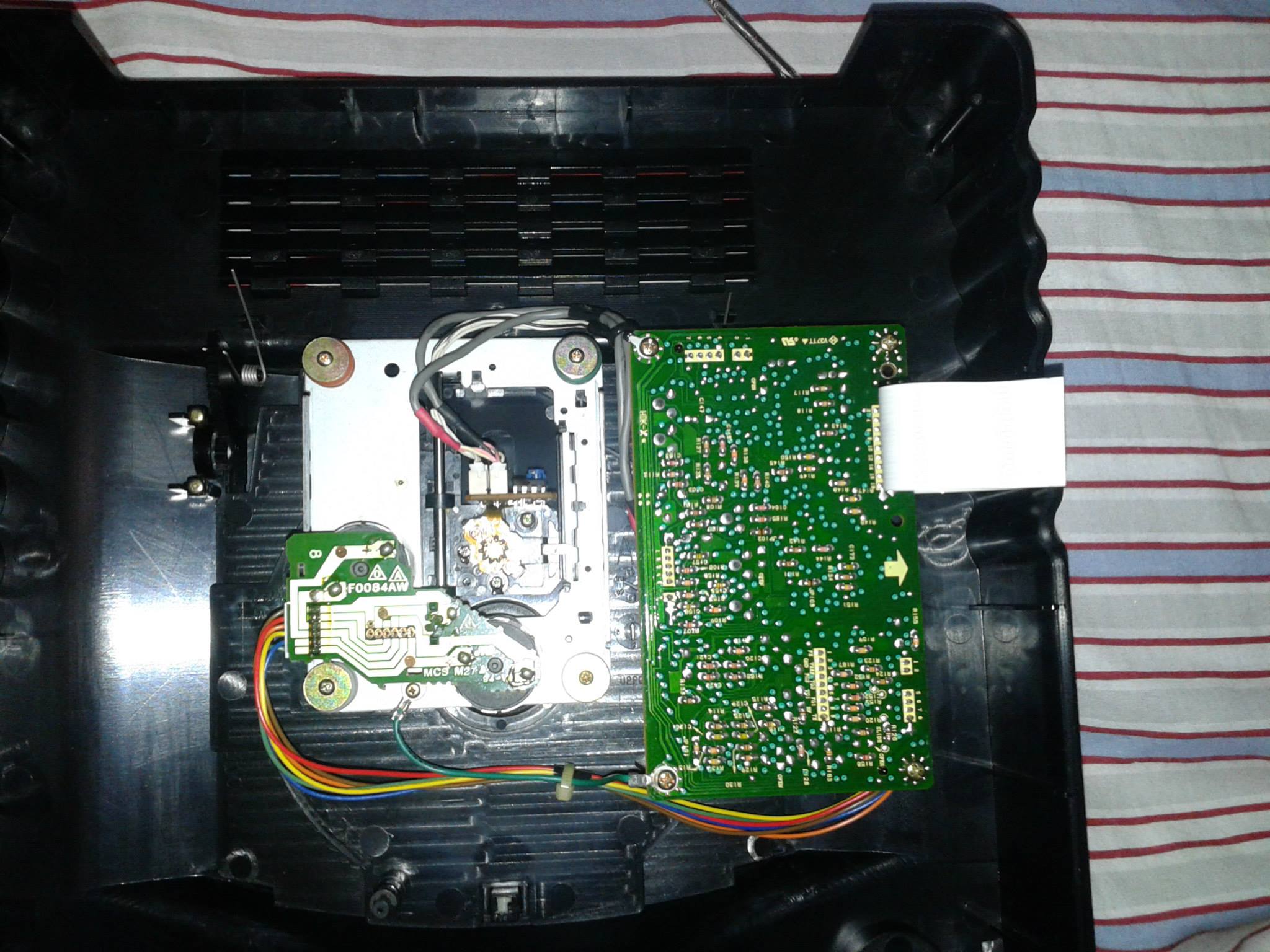

Abra o Neo Geo CD, essa parte é fácil é só remover os 4 parafusos da parte de baixo do console, apos aberto remova o cabo Flat que liga a unidade de leitura a placa mãe. Abaixo segue a imagem da parte superior já com o Flat desplugado da placa mãe.

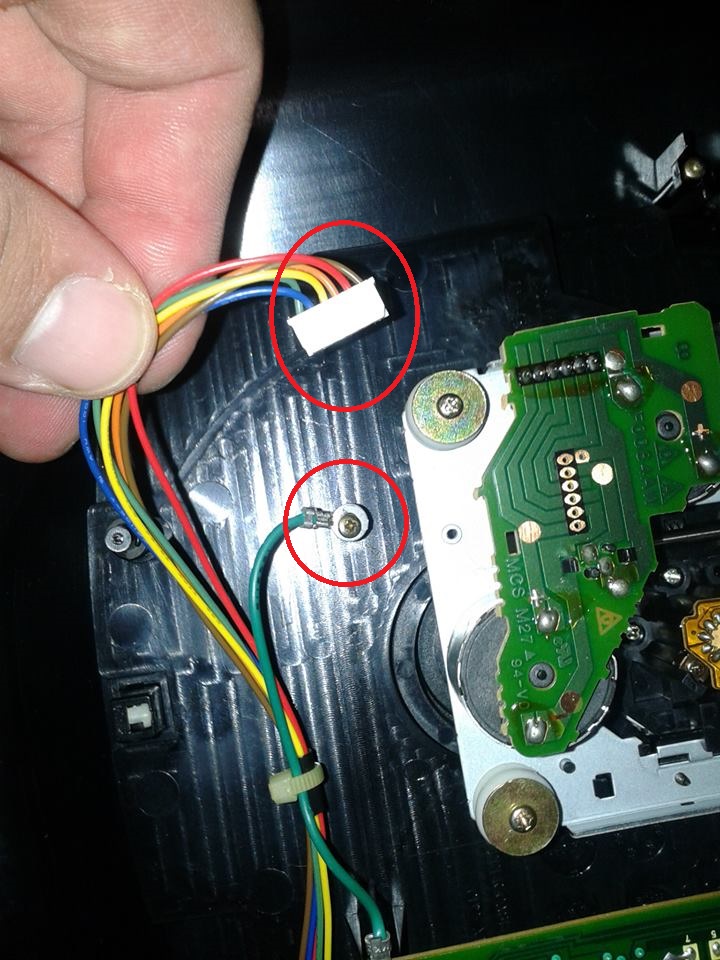

Despluge o conector que alimenta os motores de rotação e movimento do leitor, e solte o parafuso de aterramento da carcaça metálica conforme demarcados abaixo.

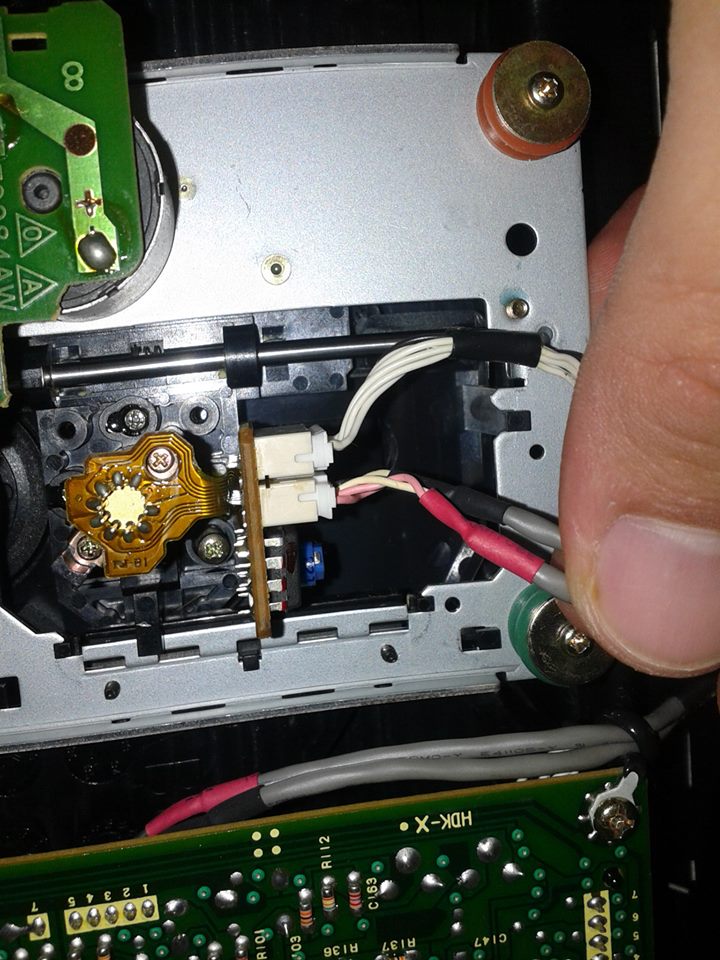

Despluge os dois conectores em destaque ligados na unidade ótica antiga.

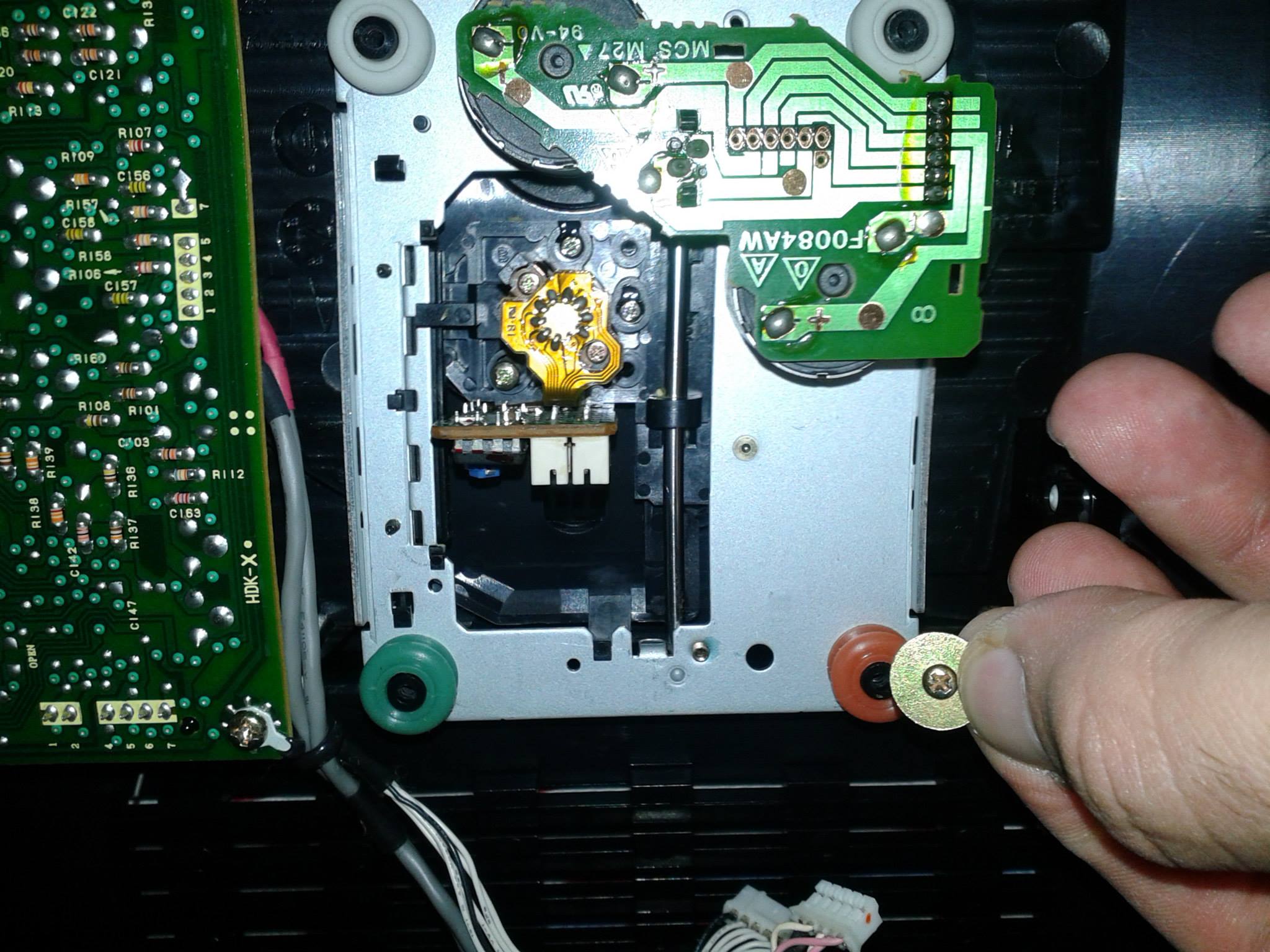

Uma vez removidos os cabos de ligações, soltamos os 4 parafusos que fazem a fixação da unidade de leitura na carcaça.

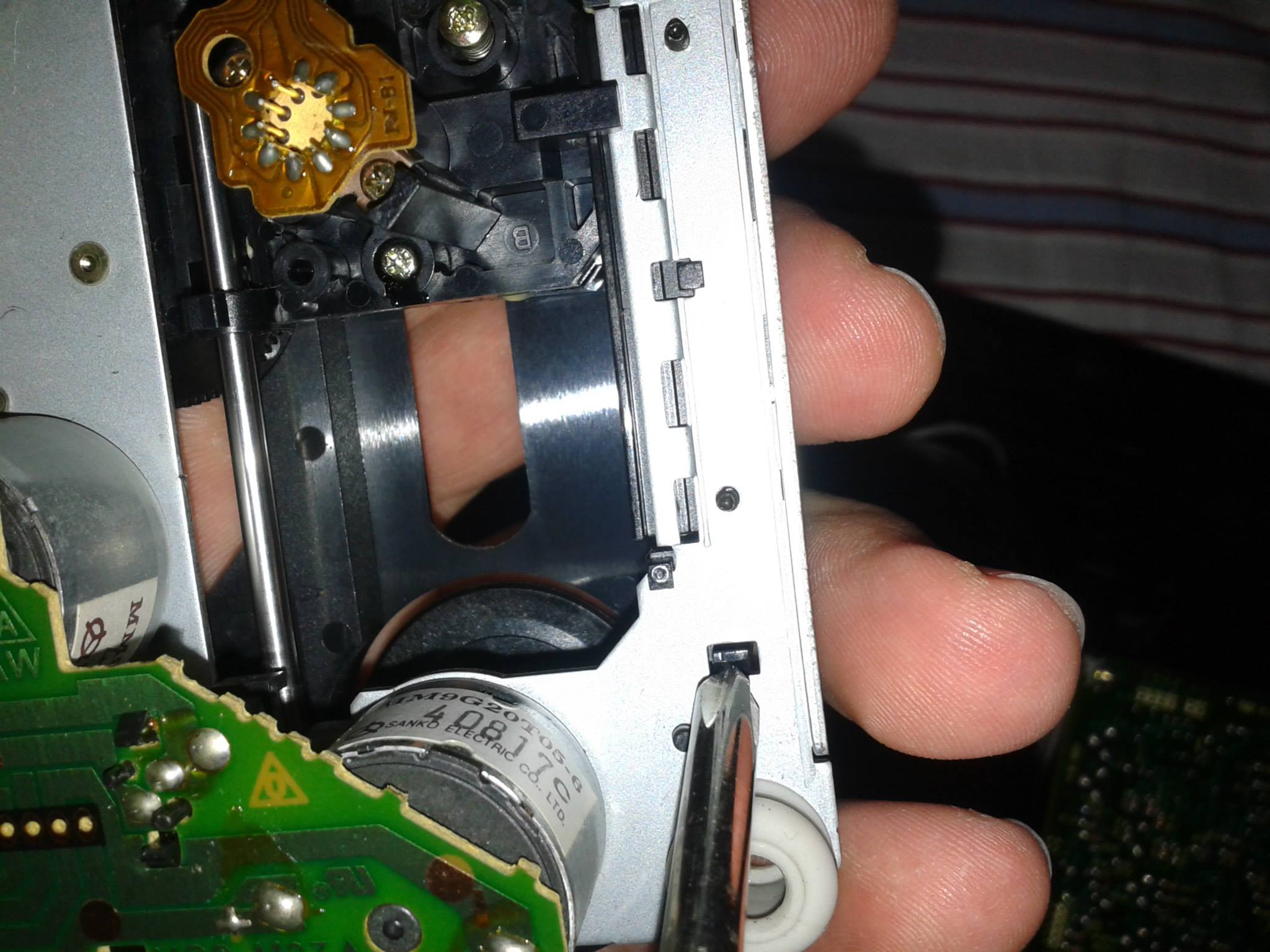

Com a unidade de leitura em mãos, remova a mesa da parte superior dela, ela é presa a carcaça metálica por 3 pontos de encaixe, comece removendo pela parte superior, a parte perto do motor que gira o cd, são 2 pontos de pressão, após levantados os mesmos, a parte que resta é só um encaixe e sai facilmente.

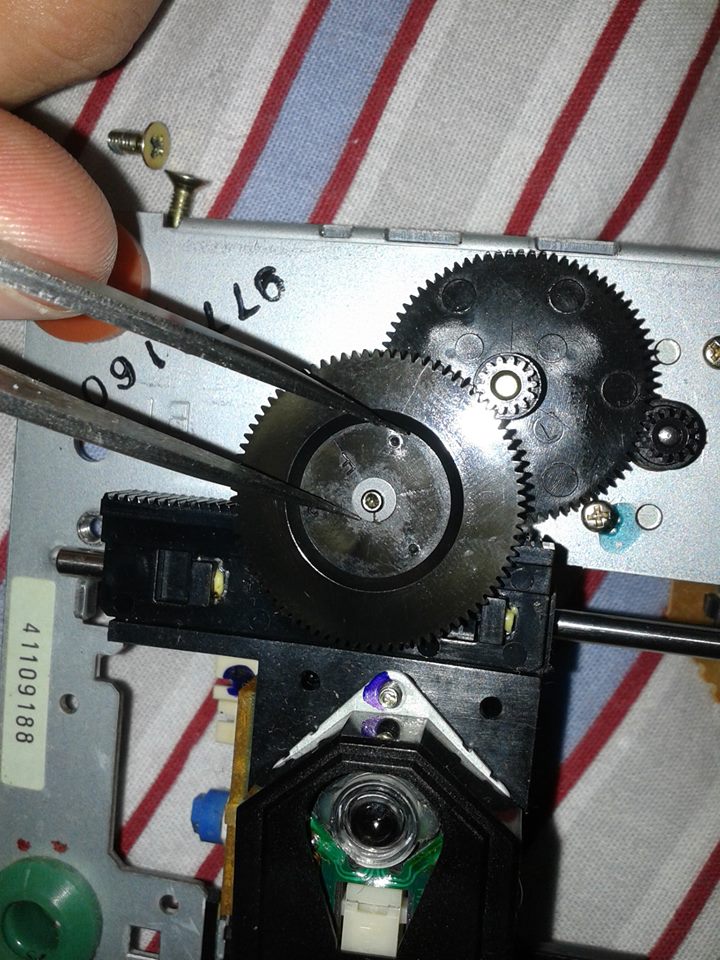

Com a mesa superior removida, temos acesso as engrenagens de movimentação da unidade de leitura, com uma pinça, chave de fenda pequena, remova cuidadosamente o anel de pressão acima da engrenagem superior.

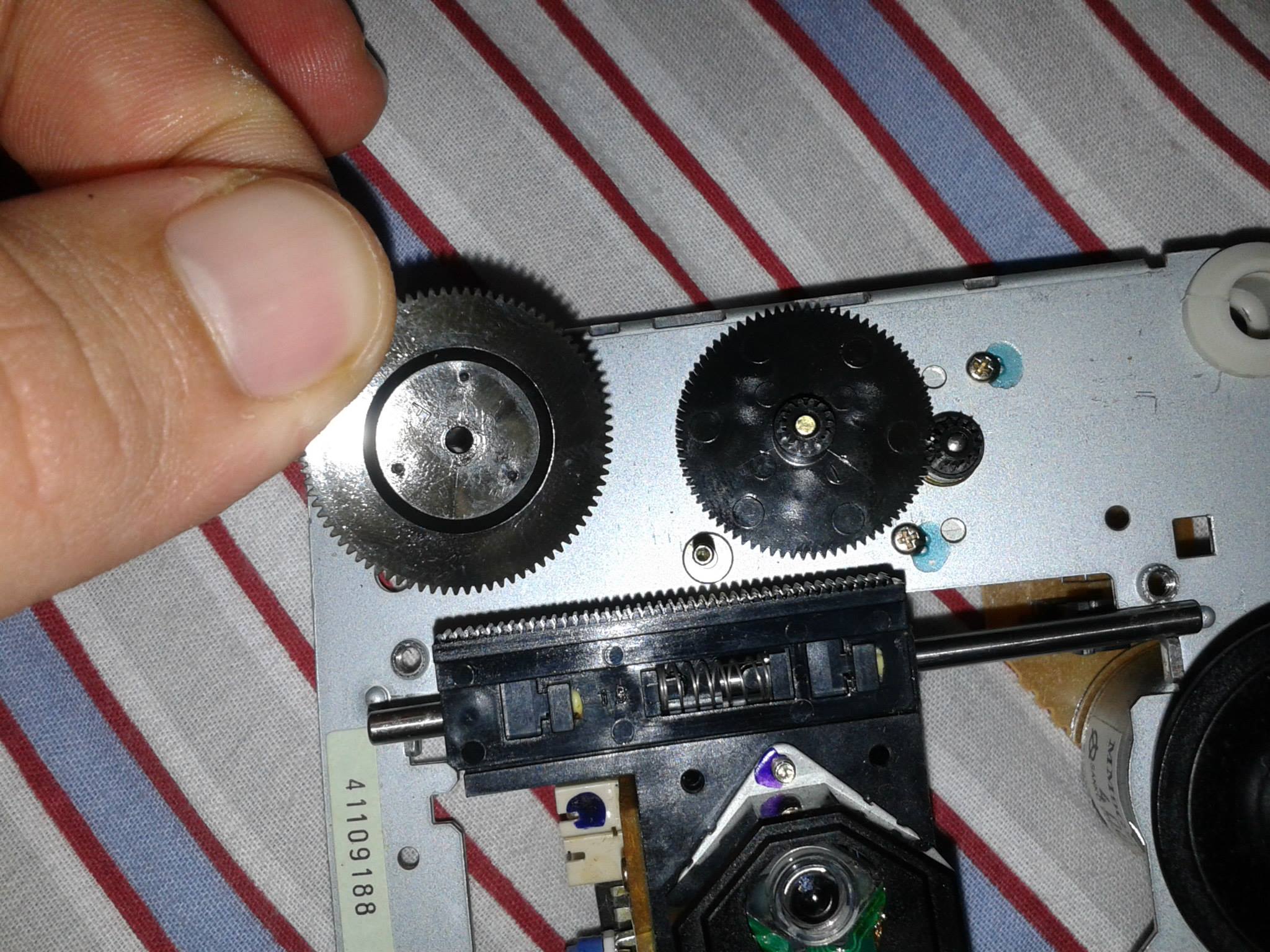

Faça a remoção da engrenagem agora.

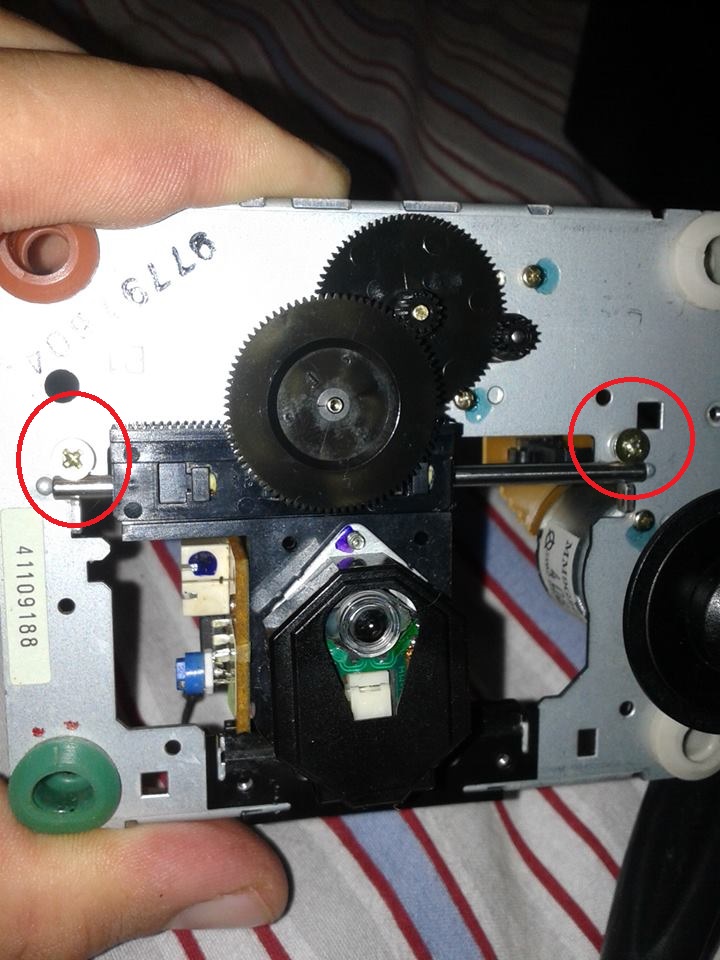

Removida a engrenagem, remova os 2 parafusos em destaque abaixo (na foto aparece a engrenagem ainda mais desconsidere, esqueci de fotografar com a engrenagem removida). Esses parafuso fixão a carcaça metálica, o trilho onde a unidade 'corre' .

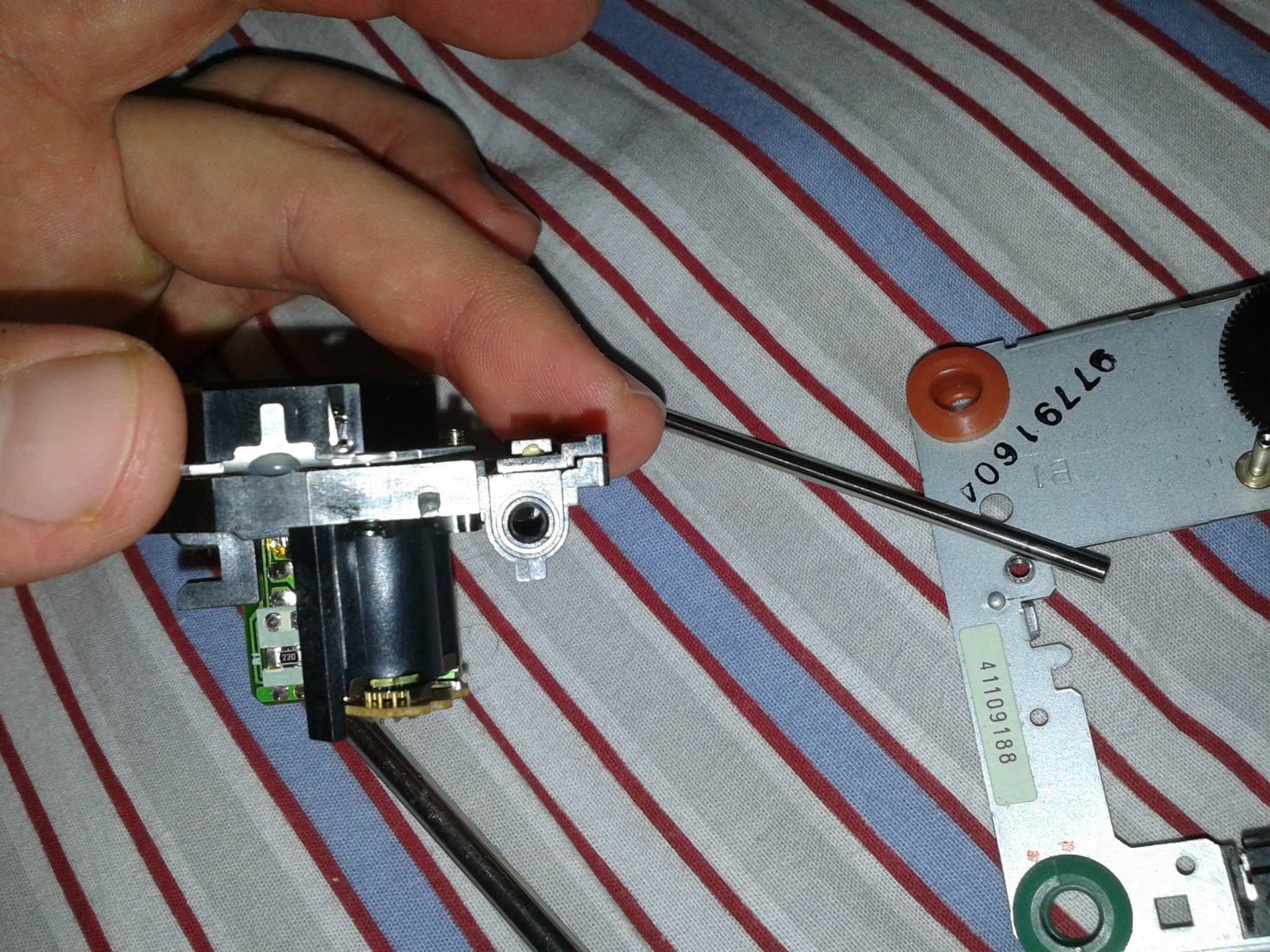

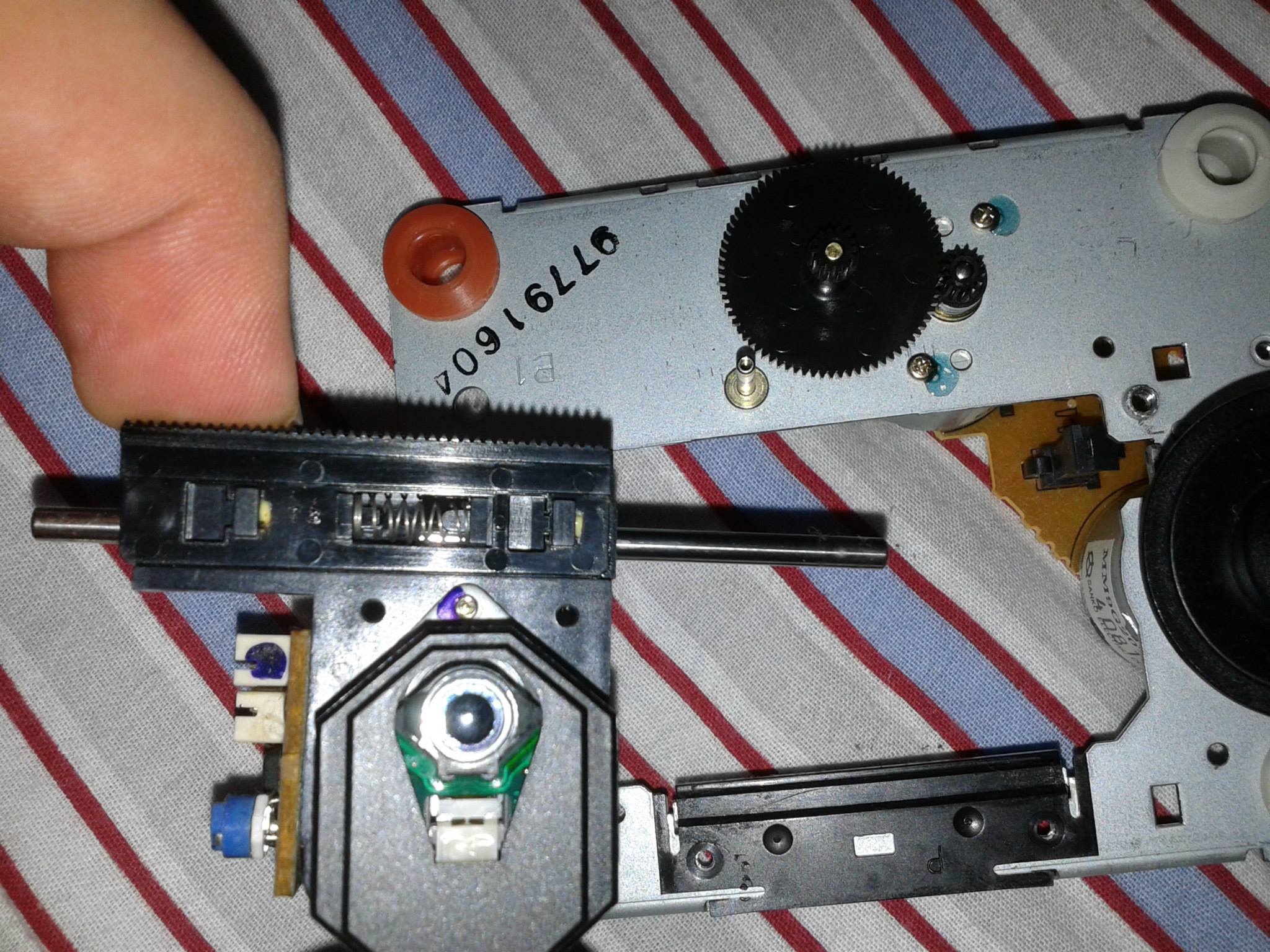

Agora você remove da carcaça a unidade com o trilho, apos na sequencia de fotos o trilho da unidade, faça o procedimento todo reverso agora para instalação da nova unidade.
]
Boa Jogatina e até o próximo tutorial.
