Tutorial Vídeo Composto + Som Estéreo
Philips Odyssey
Boa Tarde Moçada, andei meio afastado do site, mais na medida do possível vou atualizando com novos tutoriais e projetos!
Hoje trago a vocês o tutorial para adicionar a saída AV ao Philips Odyssey. Um console bacana para se ter a coleção, que merece ser curtido numa tv da atualidade.
Diferente do Atari 2600 que necessita de componentes para produzir o sinal de vídeo composto, o Odyssey já disponibiliza internamente o sinal puro, bastando apenas realizar o procedimento a seguir para poder desfrutar dele.

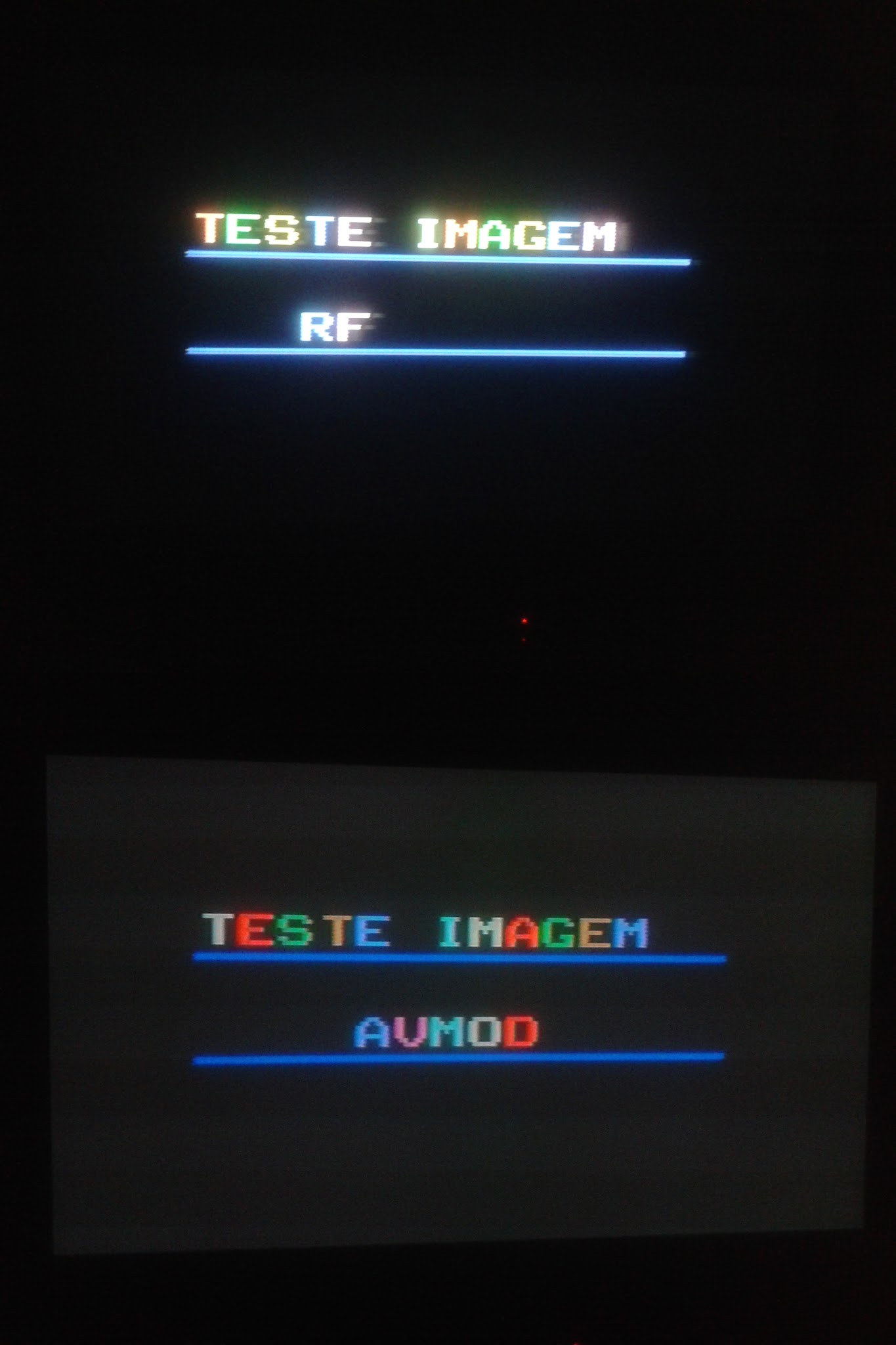

Uma previa antes em vídeo da diferença proporcionada na imagem , antes pelo sinal RF e após diretamente pelo RCA.
Componentes necessários:
Ferro de solda
Chave de fenda
1 – Cabo AV Estéreo

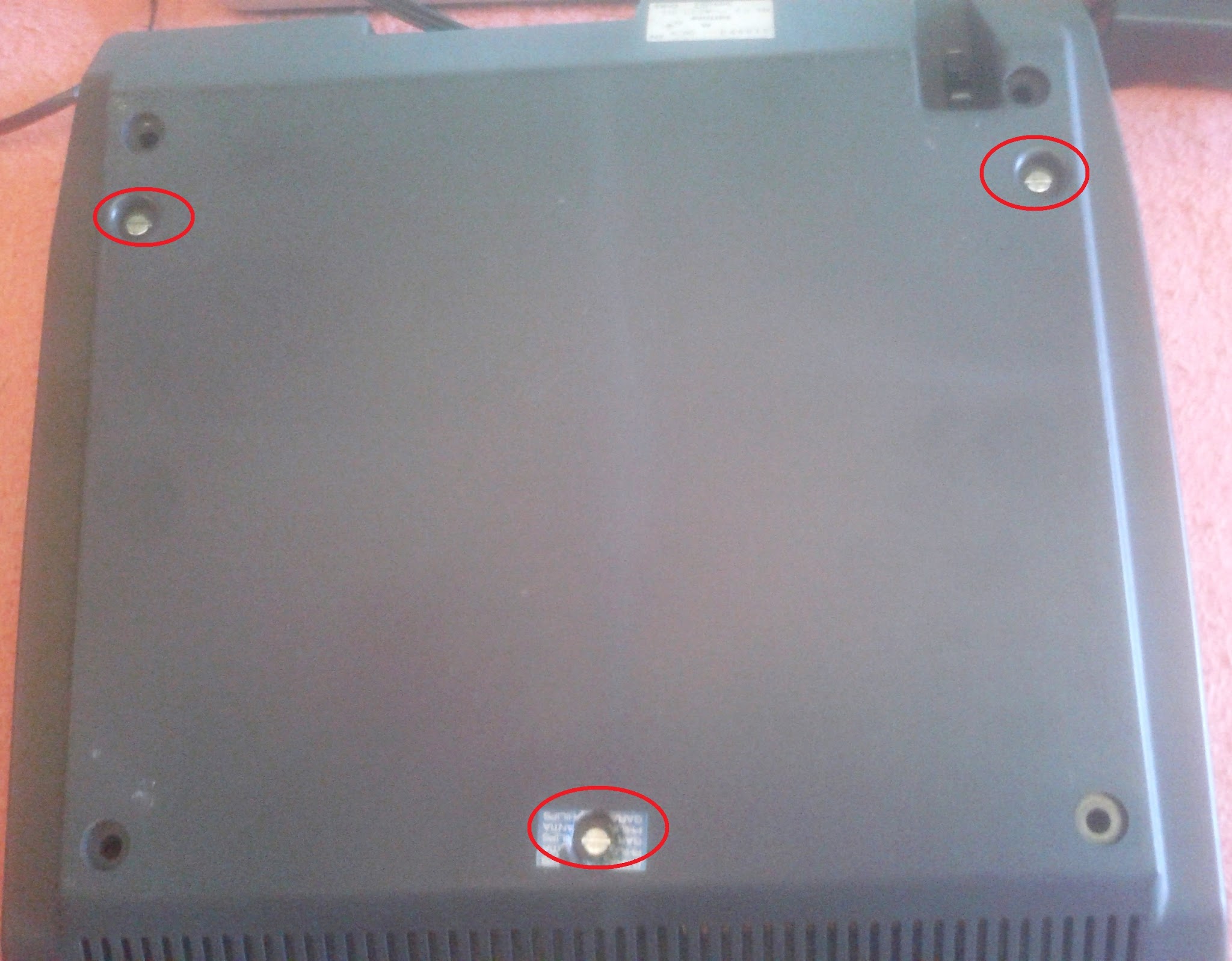

Primeiramente abrimos o Odyssey, são os 3 parafusos demarcados na foto a seguir, não tem mistério.
Eu optei por soldar o cabo diretamente na placa, assim não perfuro a carcaça original do console, e mantenho um ar de nostalgia ainda nele com o cabo de imagem preso ao console, um detalhe a parte.. rsrsrs

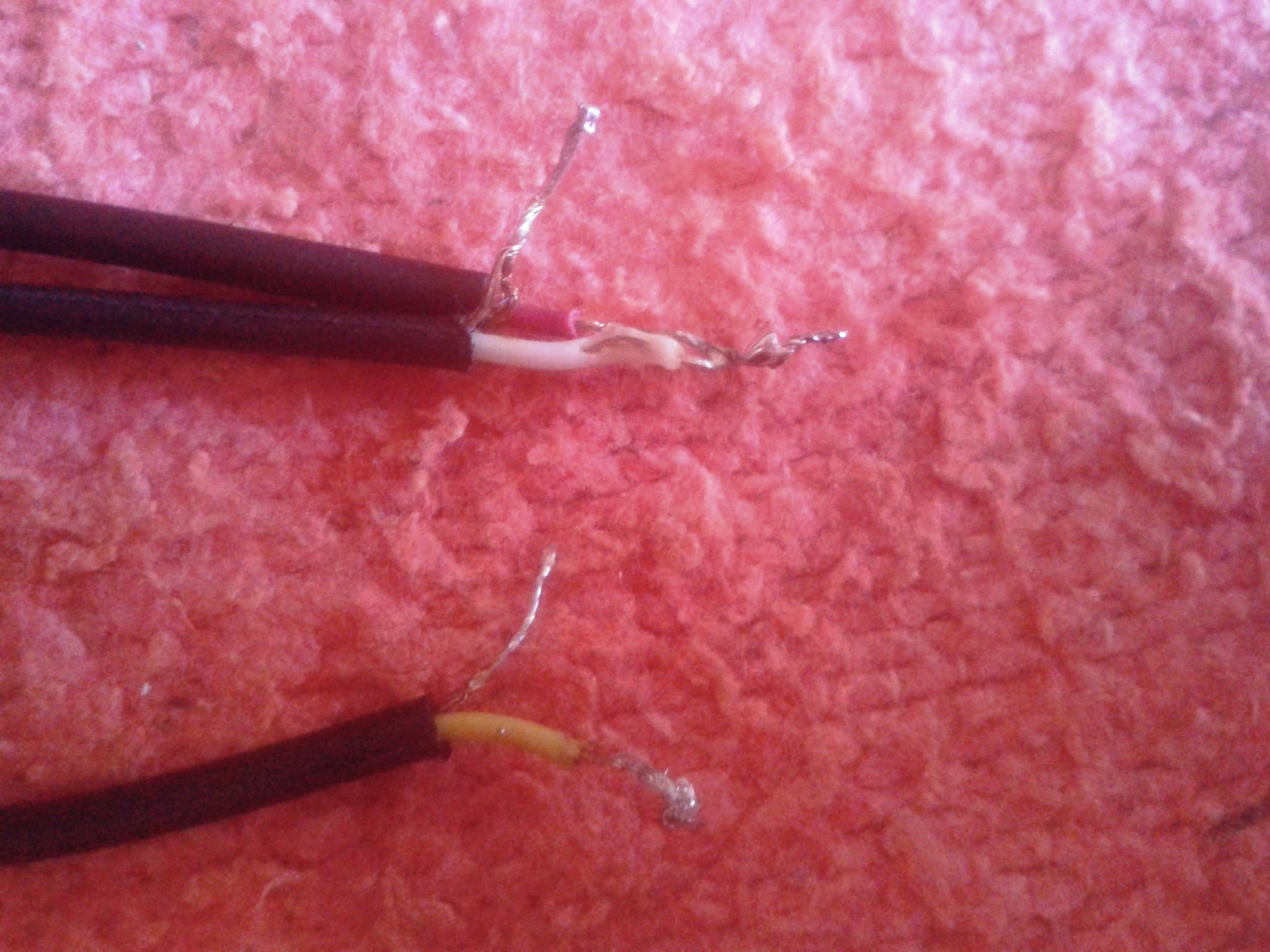

Você precisa prepara o cabo RCA para tal, é simples e fácil o procedimento, que pode ser visto na imagem abaixo:

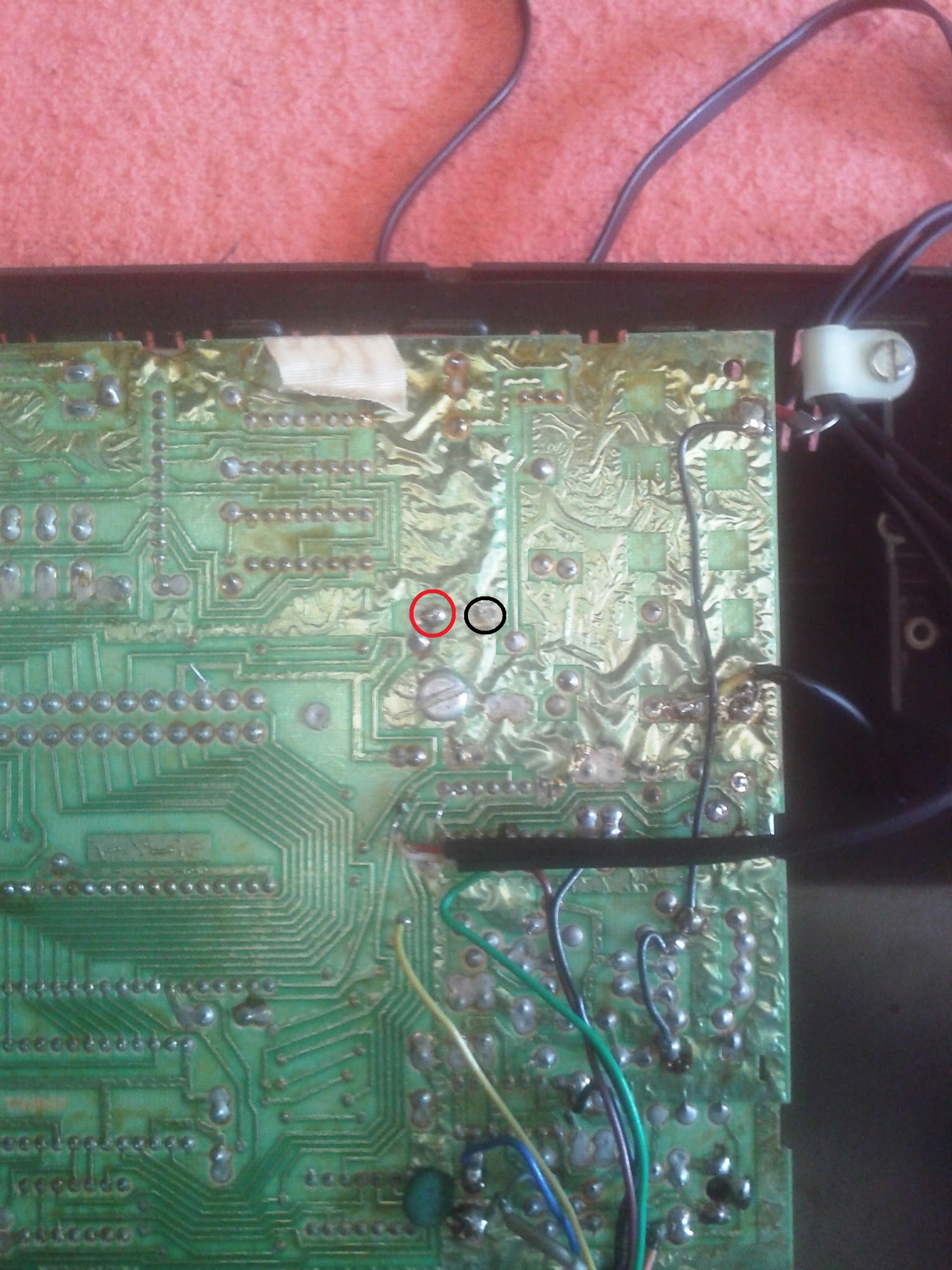

Com o cabo preparado, você deve localizar na placa mãe os pontos onde serão soldados, o sinal de vídeo será na junção de C44 com R7 demarcado em vermelho na foto a seguir, a demarcação em preto é onde se obtém o terra:

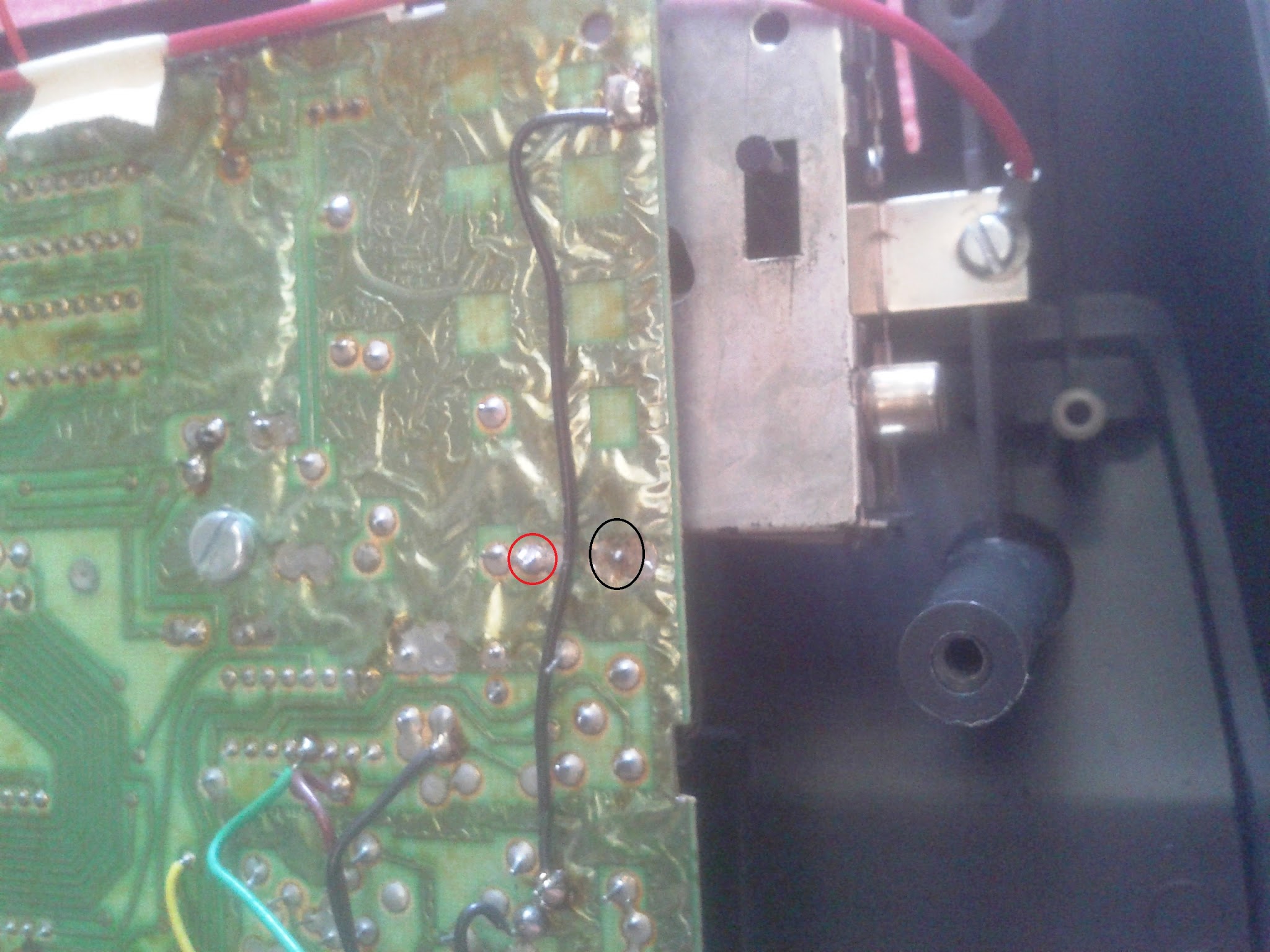

O som é obtido na junção de C45 com R49 demarcado em vermelho e o terra em preto:

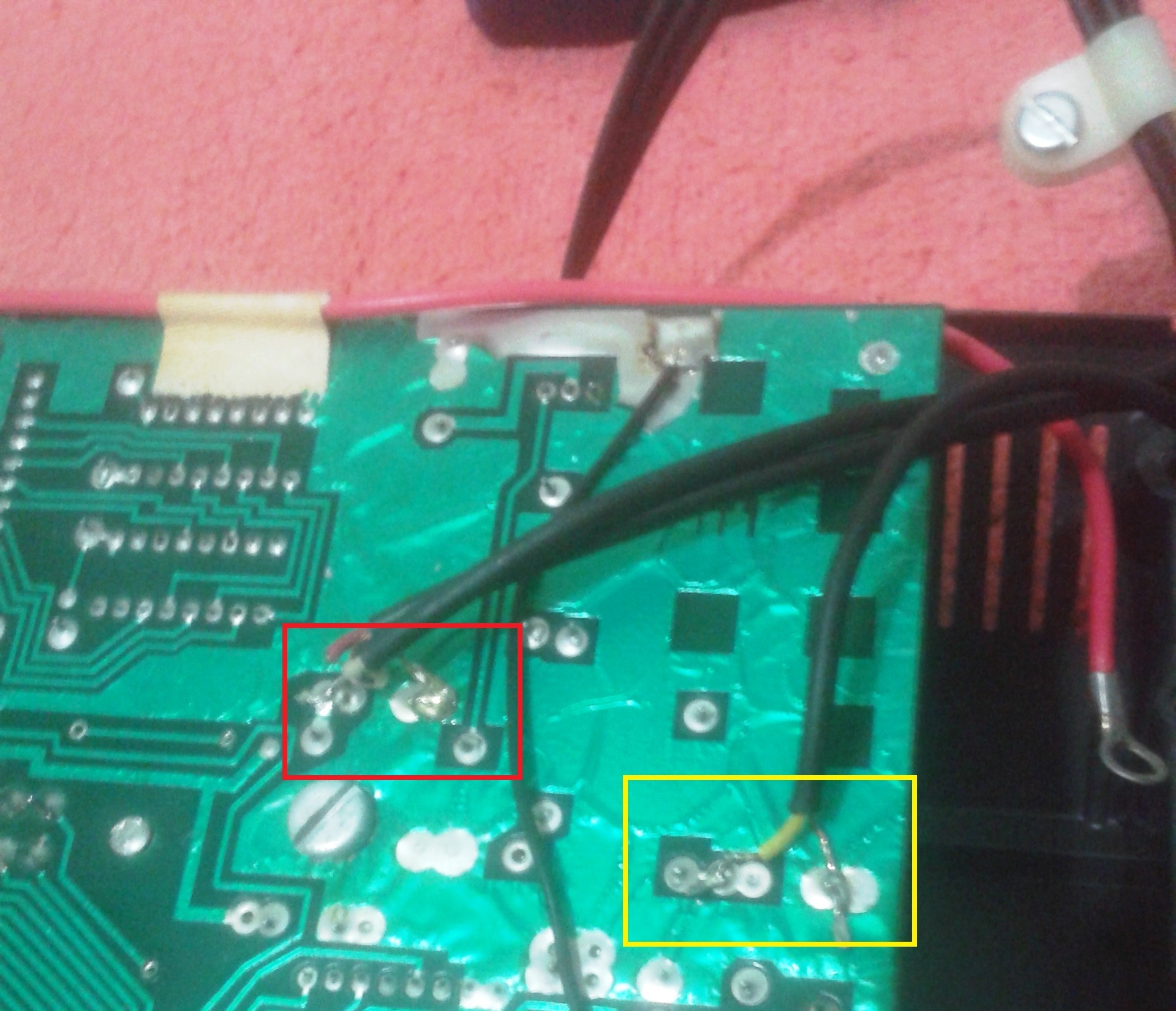

Aqui uma imagem dos cabos já soldados na placa em vermelho a area correspondente ao som, em amarelo a parte de video:
Terminado é só fechar o Odyssey e correr curtir o garoto com uma linda imagem.
Terminado é só fechar o Odyssey e correr curtir o garoto com uma linda imagem.
Grande abraço e boa jogatina a todos.
